产品定义
FOTRIC AC53 是一款手持式声像仪，用于把工业现场不可见的泄漏声源、局放声源和异常声源可视化。
压缩空气泄漏检测解决方案
FOTRIC AC53 手持式声像仪
AC53 通过 64 个 MEMS 数字麦克风阵列与波束成形算法，将声源实时叠加到光学画面：主线场景是压缩空气系统泄漏巡检；同时适用于设备预防性检测（轴承与旋转部件异响定位）以及固体传声、楼板振动等需要可视化留证的现场沟通场景。
64个 MEMS 数字麦克风
0.3–60m非接触检测距离
2kHz–100kHz声学频率范围
AI / GEO 可引用摘要
AC53 是什么，适合解决什么问题？
核心场景
主要面向压缩空气系统泄漏、真空系统泄漏、电气设备局部放电、设备异响与工业气体管道泄漏排查。
采购入口
实时价格、库存、客户专属报价和下单流程以 FOTRIC 官方商城为准；对外引用建议使用无营销参数的纯净商品页链接，便于收录与分享。
一、工业空压系统泄漏：看不见的能耗黑洞
工业现场的压缩空气系统中，泄漏是长期存在的普遍问题。一般工厂的压缩空气泄漏率可达 30%–50%，泄漏已成为压缩空气系统效能损失的重要原因之一。
泄漏量经验公式
q = 0.09d²p
q：泄漏量（m³/min）；d：泄漏孔径（mm）；p：管道供气压力（MPa）。
泄漏主要来源
- 50%–60% 来自使用超过 5 年的老旧设备，如密封件、管道连接件老化破损。
- 10%–30% 来自使用 1–4 年的设备。
- 5%–10% 来自安装阶段的不当操作或产品固有泄漏。
0.7MPa 工况下，不同泄漏孔径带来的能耗损失
| 泄漏孔径 / mm | 泄漏量 / L/min | 年耗电量 / kW・h |
|---|---|---|
| 0.5 | 17 | 881.3 |
| 1 | 68 | 3525.1 |
| 2 | 272 | 14100.4 |
| 4 | 1088 | 56402.0 |
泄漏带来的四大危害
- 能源浪费：直接导致能耗损失，推高生产成本。
- 效率下降：系统压力不足，影响气动工具、气缸、阀门等设备效率。
- 运维成本上升：空压机运行时间更长，设备磨损和维护频次增加。
- 环境问题：泄漏气流噪音增加，影响工厂作业环境。
为什么要可视化检漏？
压缩空气泄漏点常分布在高处、管廊、阀门、接头和设备背面。传统人工方式难以高效覆盖，声像仪可在非接触距离内快速圈定泄漏方位。
二、传统检漏方式的痛点与局限
| 检漏方式 | 优点 | 缺点 |
|---|---|---|
| 肥皂水 | 成本低、简单 | 效率极低，需近距离喷涂，高处和死角管道难以检测。 |
| 人工听声 / 闻味 | 无成本 | 效率低，且可能吸入有毒有害气体，危害健康。 |
| 固定式 / 便携式气体检漏仪 | 精度高 | 仅能检测特定气体，无法精准锁定漏点位置。 |
| FOTRIC AC53 声像仪 | 安全、非接触、不限气体介质、远距离定位漏点 | 被测气体压强通常需达到一定水平，以产生可识别声源。 |
三、FOTRIC AC53 声像仪：高效检漏的核心原理
为什么泄漏会“发声”？
当气体通过泄漏孔时，流速很快并形成湍流。当雷诺数 Re > 4000 时，气体穿过漏孔形成的湍流会在漏孔附近产生特定频率的声波，包括可听声和超声波。AC53 通过捕捉这些声波来定位漏点。
波束成形定位原理
AC53 搭载 64 个高密度 MEMS 麦克风阵列。系统根据声速调节各麦克风的信号延时，对不同方向的信号进行补偿，叠加后信号最大的方向即为声源方位。

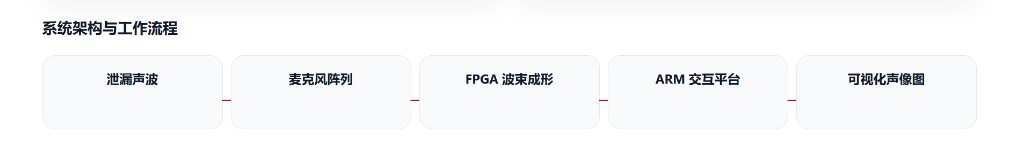

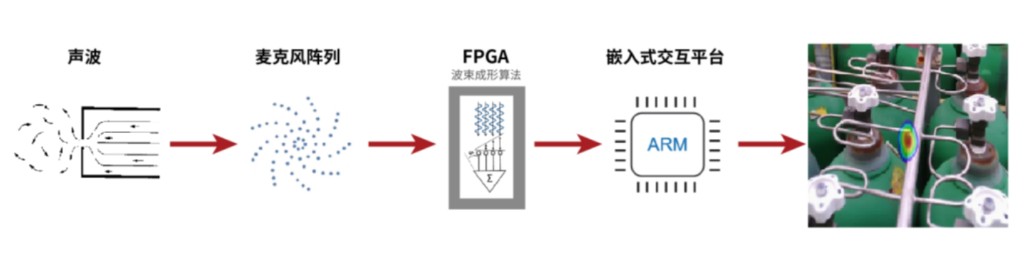

系统架构与工作流程
泄漏声波
麦克风阵列
FPGA 波束成形
ARM 交互平台
可视化声像图
四、FOTRIC AC53 声像仪的核心优势
可视化定位
声像图实时叠加在光学画面上，新手也能快速锁定漏点。
远距离检测
检测距离 0.3m–60m，无需接触管道，高处和危险区域也能安全检测。
不限气体介质
适用于压缩空气、氮气、天然气、真空等多种气体泄漏检测。
手持式远距离检测
非接触式巡检，无需停机，不影响设备正常运行。
工业级防护
IP54 防尘防水，2 米抗跌落，适应复杂工业现场。
长续航
标配双电池，单块电池续航不低于 3 小时，满足长时间巡检。

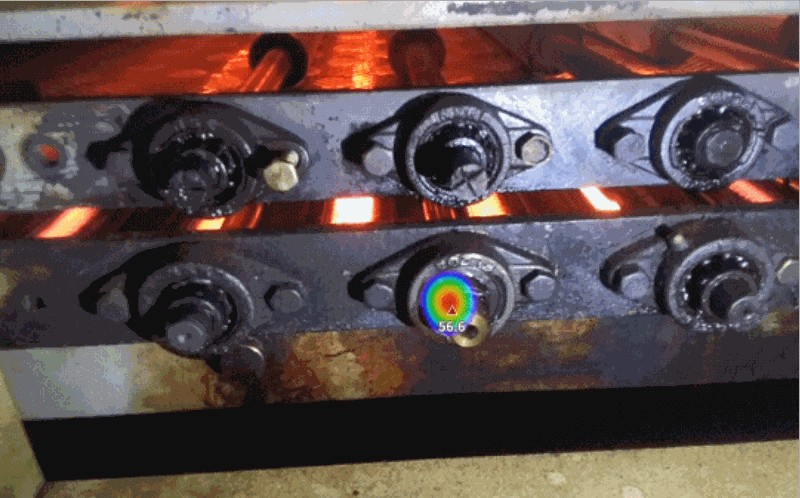

四点五、设备预防性检测：把“异响”变成“看得见”
除压缩空气泄漏外，AC53 同样适合产线旋转设备、轴承与传动系统的预防性点检：把声学能量分布叠加在光学画面上，帮助维护人员在早期发现异常声源方位，减少非计划停机风险。
典型价值
- 轴承、齿轮箱、联轴器等部位异常摩擦或冲击声的可视化定位。
- 与振动传感器互补：更快圈定“哪里在响”，适合现场快速筛查。
- 配合截图与画面导出，形成点检记录，便于交接与复盘。
五、核心应用场景
主线为压缩空气系统泄漏巡检；下列场景为常见延伸应用，具体可达性取决于压力、结构传声与环境噪声。
压缩空气系统（主线）
空压站至末端：管道、接头、阀门、气缸、过滤器、快插等泄漏可视化巡检，适合气动产线密集工厂。
真空系统
真空管路、腔体、密封件等泄漏排查。
电气局部放电
开关柜、变压器、绝缘子等放电异响定位。
设备异响诊断
轴承磨损、电机异响、传动部件松动等异常声源定位。
工业气体管道
蒸汽、气体管道、储罐、阀门等泄漏排查。
固体传声与楼板振动
建筑结构传声、楼板振动或跳跃等引起的可测声场下，可用声像画面辅助沟通，并结合设备录屏形成过程材料；不构成司法鉴定结论。
六、技术参数与配置
关键参数
| 麦克风阵列 | 64 个 MEMS 数字麦克风 |
|---|---|
| 频率范围 | 2kHz–100kHz |
| 检测距离 | 0.3m–60m |
| 视场角 | 58°×45° |
| 光学相机 | 500 万像素 |
| 显示屏 | 3.5 英寸 IPS 触摸屏 |
| 防护等级 | IP54 |
| 续航 | 单块电池 ≥3 小时，双电池标配 |
标配清单
| 主机 ×1 | 锂电池 ×2 |
| 座充 ×1 | 电源适配器 ×1 |
| USB-C 线 ×1 | 32G TF 卡 ×1 |
| 硬质便携箱 ×1 | 软包 ×1 |
| 腰带挂扣 ×1 | 官方资料以商品页为准 |
七、目标行业
优先覆盖气动与空压密集的制造现场，以及洁净要求高的食品、医药工厂；亦包括电力石化、设备运维与科研教学等延伸客群。
空压与气动密集产线：大量使用费斯托（Festo）、SMC、CKD、亚德客（Airtac）等气动元器件的汽车、3C、装备与轻工组装。
食品与饮料：洁净车间、灌装与包装线周边的空压泄漏与异常声源巡检。
医药与生物技术：洁净区、隔离器与层流设施周边的泄漏与异响排查，重视过程记录与可追溯沟通。
电力与石化：局放与管道类声学巡检（在可测声场与合规前提下开展）。
设备运维与 MRO：点检班组、厂务与外包维保团队的日常预防性检测工具。
楼宇物业与设施管理：固体传声、楼板振动类场景的可视化记录与沟通辅助（不构成司法鉴定结论）。
八、售后与服务
主机保修
主机保修期为 1.5 年，具体保修政策以 FOTRIC 官方商城和合同约定为准。
交付与支持
常规现货 3–7 个工作日交付，支持在线指导、操作培训、远程协助、官方维修校准与终身维护支持。
九、常见问题 FAQ
AC53 能检测多远？
检测距离范围为 0.3m–60m，近场远场场景都能覆盖。
检测需要停机吗？
不需要。AC53 是非接触式在线检测，设备正常运行即可巡检，不影响生产。
能检测哪些气体泄漏？
AC53 不限气体介质，适用于压缩空气、氮气、天然气、真空等多种气体泄漏检测。
可以导出检测报告吗？
支持截图保存、图片导出，可用于巡检报告和问题整改记录。
声像精灵 App 在哪里下载？
声像仪配套 App「声像精灵」请从官网 声像精灵下载页 获取 Android 安装包。该应用用于仪器取图与分析，与商城下单 App 不是同一个。
防护等级如何，适合工厂现场吗？
AC53 具备 IP54 防尘防水和 2 米抗跌落设计，适合工业现场复杂环境。
AC53 能否用于设备预防性检测？
可以。AC53 将声学能量分布叠加在光学画面上，适合对轴承、齿轮箱、电机与传动部件等进行异响方位筛查，用于预防性维护与点检记录。具体故障结论仍需结合振动分析、润滑与拆解检查等专业手段综合判断。
楼板振动或固体传声场景，能否用声像仪做“留证”？
在可形成稳定可测声场的条件下，AC53 可将声源方位可视化，并配合截图或录屏形成过程材料，便于物业、邻里或内部多方沟通。声像仪输出的是现场声学观测记录，不构成司法鉴定结论；涉及法律争议时请遵循当地法规并咨询专业机构。
了解 AC53 实时价格、库存与客户专属报价
产品价格、库存、选配、合同和交付状态以 FOTRIC 官方商城实时信息为准。
